电弧探测器

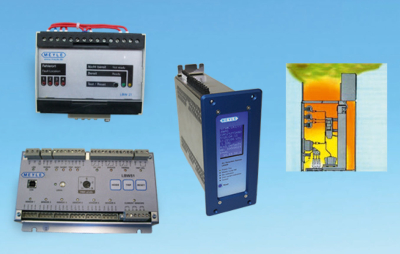

电弧监测器 LBW21、LBW51、LBW81

LBW 电弧监控器配有光敏传感器,可立即检测到电弧。这意味着电弧的有效持续时间大大缩短,断路器单元的气体泄漏也相应减少。最大限度地保护工作人员。在不超过 1 毫秒的时间内快速关断,可减少开关设备上的电荷,减少气体排放,最大限度地减少伤害。

适用于

  • 中压开关柜
  • 防止采矿中的电弧
  • 风力涡轮机、发电站和国家电网中的闪络保护
  • 保护人身安全
弧形护卫枸杞宣传单

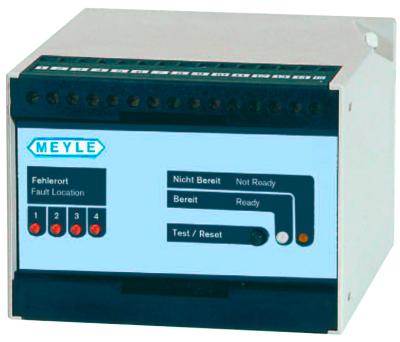

LBW21 电弧监控器

LBW 21 功能

可靠、经济、易于安装的电弧保护系统,带 4 个光学传感器输入端

  • 5 毫秒内快速检测电弧
  • 可轻松加装到现有开关柜和系统中
  • 无需配置,即插即用
  • 安装简便,无需更改现有系统
  • 灵活的传感器配置,适用于任何应用
  • 传感器和保护装置自我监控
您可以在英文页面找到系统手册!

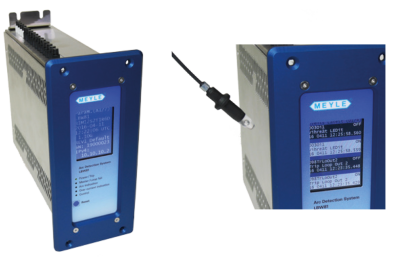

LBW81 电弧监控器

LBW 81 功能
适用于大型系统的解决方案,最多可达:
输入:28 个光学传感器 + 7 个电流输入和 1 个电压输入
输出:5 个继电器 + 8 个 MOSFET + 4 个光学输出 - 所有输出均可自由编程

开关时间极短,甚至 < 1毫秒
- 快速 MOSFET 输出,带压敏电阻过压保护
- 固定周期时间 0.5 毫秒
- 故障清除总时间取决于主开关装置

通信
- TCP/IP(以太网)通信
- Modbus TCP/IP 或 IEC61850(带 Goose 命令)
- 快速故障记录,采样率 2000 Hz (0.5 ms)
- 包括事件日志。也可通过网络服务器读取。

触摸式彩色显示屏,带屏幕保护功能
- 多语言(Unicode),可定制字体 字体/语言
- 用户安全、只读的正面显示屏
- 自动显示所有必要信息
- 通过显示屏实现简单的控制逻辑

多种时间和电流设置选项
- 电流输入:5A、1A 和 2A 可选

完全采用光缆和传感器
- 安全技术不会将电弧等离子体(高压)引入继电器
- 如果电弧破坏了光缆,仍可保证继续运行
- 传感器可安装在带电元件上,但必须考虑相应的爬电距离

24 - 48VDC (18-72VDC) 电源,带 PoE 或外部电源
- 可通过 PoE 进行冗余供电

可通过 MS Excel 矩阵编程
- Microsoft Excel 文件 => 无需单独的配置程序
- 无需特殊培训
- 可显示和打印所有属性
- 信息、事件、报警信号等名称可自由编程。

可选配多功能保险丝继电器 属性。

数据表和操作说明可在英文页面上找到!
