概览

导言

说明

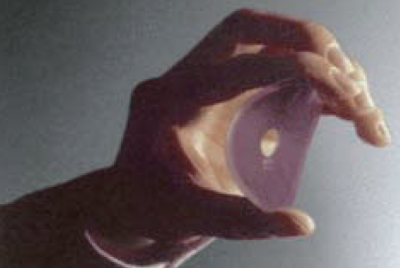

光电旋转编码器是一种角度位置传感器。它由光源、发光二极管(或 LED)、感受器和中间旋转的圆盘组成。带有深色和清晰径向线的光盘安装在编码器的旋转轴上。Meyle 使用的大多数磁盘都是 Polyfass(Mylar-Mica 复合材料),牢不可破(见照片)。LED 发出的光穿过圆盘上的线,在接收器中产生模拟信号,该信号随后被放大,并可转换为方波或正余弦信号。所有 Meyle 编码器都使用差分读数,有助于补偿因温度升高、使用年限、轴承磨损等造成的信号振幅降低。增量式编码器只需计算刻在圆盘上的脉冲数,在断电的情况下,每次重新启动时都必须找出原点。单圈绝对式编码器即使没有参考测量值,也能在给定的单圈转速中使用单个代码随时确定其位置。多圈绝对式编码器还能读取转数内的位置,并能计算转数。

编码器超速开关组合、冗余编码器、带大型空心轴的编码器、用于输送机和钢铁厂的坚固编码器。

  • 外壳直径 24 至 145 毫米的增量式编码器
  • 带 4 至 72 毫米空心轴的增量式编码器
  • 分辨率高达 80.000 增量的增量式编码器
  • 增量式编码器防护等级达 IP 68 / IP 69K(食品工业)
  • 正弦输出增量式编码器
  • 增量式和绝对式编码器的双重或三重安装,用于不同的电气隔离输出
  • 外壳直径 36 至 200 毫米的绝对式编码器,10 至 30 毫米空心轴的单圈和多圈绝对式编码器
  • 分辨率高达 17 位单圈和 29 位多圈的绝对式编码器
  • 用于 Profibus、CANopen、CANlift、Interbus、DeviceNet、Ethernet、SSI、并行、BiSS 的总线编码器
  • 长度为 33 毫米(直径为 37 毫米)的绝对式编码器
  • 用于钢铁、起重机和造纸工业的重型增量式和绝对式编码器
  • 直线光栅尺,用于使用玻璃光栅尺或长度达 30.040 mm 的长金属带进行长度测量
  • 增量式和绝对式直线光栅
  • 角度编码器,分辨率高达 1.800.000 增量(细分)
MELYE 编码器目录 2023

应用

停止狗定位

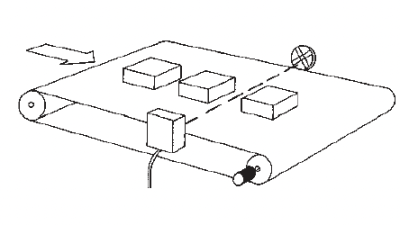

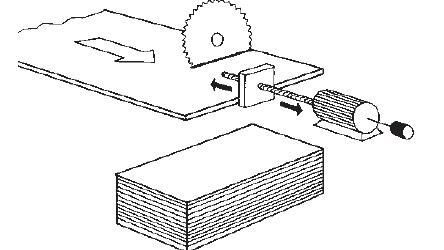

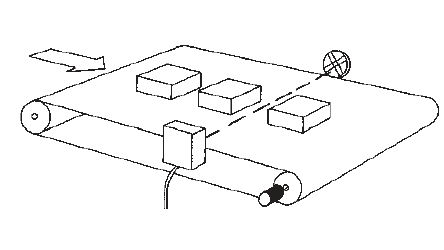

带光电和编码器的工件长度测量系统

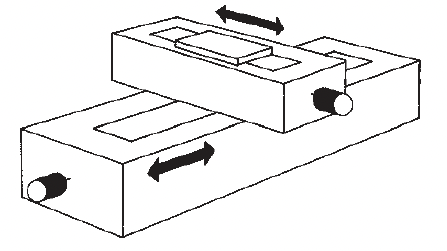

交叉稳定定位

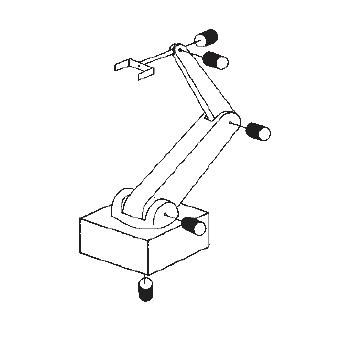

机器人轴控制

叉车的叉高测量

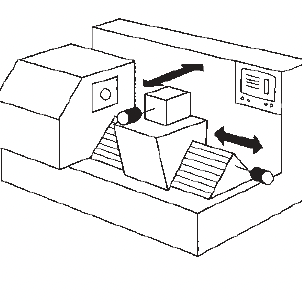

在数控刀具机床上定位

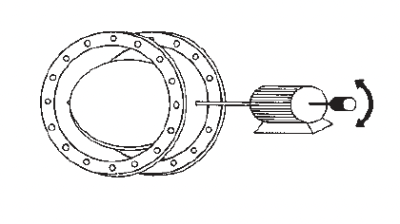

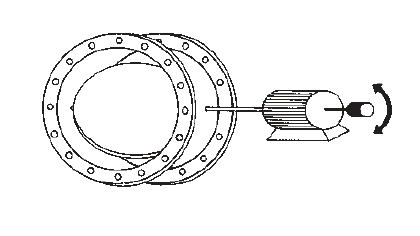

阀门位置控制

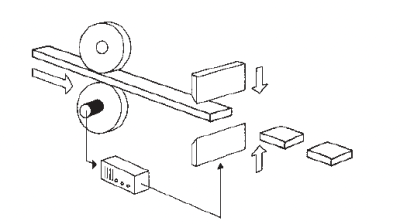

带测量轮的长度尺寸

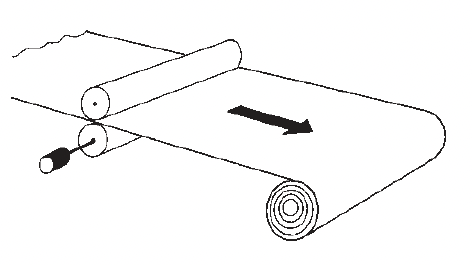

纺织品或纸卷的长度测量

拉伸应力控制

运输车辆的控制

升降平台的调整

概览

一般情况

符合标准:

所有 Meyle 编码器均完全符合 CE 标准,并在我们的 EMC 实验室进行了严格测试。
它们符合 EN 50082-2、EN 50081-2 和 EN 55011 B 级的 CE 要求。

信号质量高:

Meyle 的所有编码器都配有老化和温度补偿装置,以确保在多年运行后仍能提供长期稳定的信号。

老龄补偿:

可能无法再检测到旋转方向。通过适当的控制,内置在特定 ASIC 中的特殊电子电路可以防止这种情况的发生。

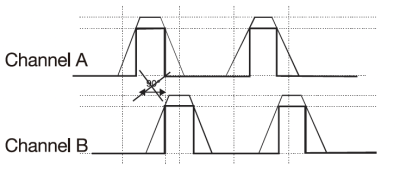

每个 LED 光源在一段时间内都会不可避免地损耗功率。因此,输出信号会衰减。通道 A 和通道 B 之间 90° 的相移会越来越小。

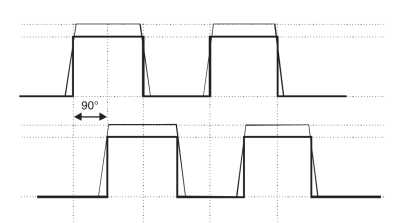

新编码器或老化补偿编码器的信号:

没有老化补偿的老式编码器的信号:

优点:老化补偿电路可确保信号不变,即使经过多年运行也是如此。机器的停机时间将大大减少,可靠性也会提高。

温度补偿:

这种专用电路可确保信号质量在整个工作温度范围内保持同一高水平。

益处

机器的定位精度不会受到温度变化的影响。

环境条件

对编码器使用寿命有重大影响的是编码器的工作环境,例如:

- 环境温度
- 预期的轴负载
- 可能的灰尘/污垢和湿度/液体等级

博世、西门子、庞巴迪和其他客户的许多参考资料都证明了这些高要求。

温度

定义符合 DIN 标准 32 878

工作温度:

定义为环境温度,在该温度下编码器将产生数据表中定义的信号。

工作温度:

是指编码器在不损坏的情况下所能承受的环境温度。

污垢/灰尘和湿度/水分:

第二位数字表示防水等级。数字越大,水压越高。 我们的编码器防护等级最高可达 IP 67。 这两张表总结了最常用的 IP 等级:
根据 EN 60529 标准,IP 等级描述了编码器如何防止颗粒和水的侵蚀。 IP 等级描述为缩写 "IP",后面跟两个数字。 第一个数字定义了颗粒的大小。数字越大,颗粒越小。

防微粒保护(第一位数字):

0 not protectet
1 protected against particles 50 mm and larger
2 protected against particles 12,5 mm and larger
3 protected against particles 2,5 mm and larger
4 protected against particles 1,0 mm and larger
5 protected against dust
6 dust proof

防水保护(第二位数字)

0 not protectet
1 protected against falling drops of water up to 15° from vertical
2 protected against falling drops of water up to 15° from vertical
3 protected against water sprayed up to 60° from vertical
4 protected against water sprayed from all directions, limited ingress permitted
5 protected against low pressure jets from all directions, limited ingress permitted
6 protected against strong jets of water, e.g. for use an ship decks, limited ingress permit­ted
7 protection against the affects of immersion between 15 cm and 1 m
8 protected against lang periods of immersion under pressure

指定颜色

符合 DIN 757 标准

abbreviation colour
BK black
BN brown
RD red
OG orange
YE yellow
GN green
BU blue
abbreviation colour
VT violet
GY grey
WH white
PK pink
GD gold
TQ turquoise
SR silver

轴负载:

由于偏差和来自外部的其他机械影响,编码器的轴承受着许多不同的负载。这对滚珠轴承的使用寿命和电信号本身都有直接影响。 对于轴编码器,不应超过最大径向和轴向载荷。强烈建议在编码器轴和驱动轴之间使用联轴器,另请参阅附件和安装建议。
在编码器的技术数据表中,列出了轴端径向和轴向负载的典型值。为方便查找特定应用的使用寿命,可使用以下图表。所有图表均基于以下参数:
- 60°C 环境温度
- 轴向载荷始终是径向载荷的一半

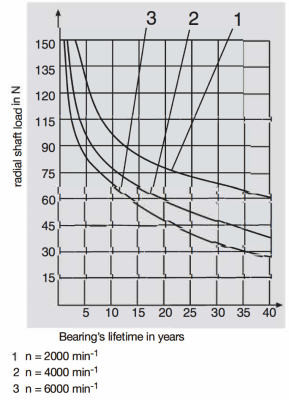

类型系列 58 毫米直径

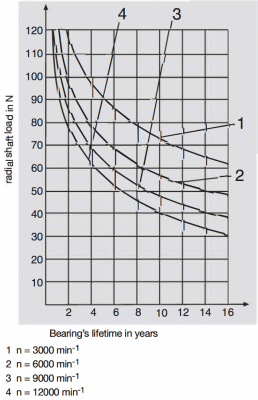

90 毫米直径系列
