Überblick MEYLE Drehgeber

Einführung

Beschreibung

Der optische Drehgeber ist ein Winkelstellungssensor. Er besteht aus einer Lichtquelle, einer Leuchtdiode (oder LED), einem Rezeptor und einer dazwischen rotierenden Scheibe. Die optische Scheibe mit dunklen und klaren Radiallinien ist auf der rotierenden Welle des Drehgebers montiert. Die meisten der von Meyle verwendeten Scheiben sind aus Polyfass (Mylar-Glimmer-Verbundstoff) und unzerbrechlich (siehe Foto). Das Licht der LED kreuzt die Linien auf der Scheibe und erzeugt im Rezeptor ein analoges Signal, das später verstärkt und entweder in Rechteck- oder Sinus-Cosinus-Signale umgewandelt werden kann. Alle Meyle-Drehgeber nutzen die Differenzmessung, um die Verringerung der Signalamplitude durch höhere Temperaturen, Alterung, Lagerverschleiß usw. auszugleichen. Inkrementale Drehgeber zählen einfach die Anzahl der auf der Scheibe eingravierten Impulse, und im Falle eines Stromausfalls ist es notwendig, bei jedem Neustart den Ursprung zu ermitteln. Single-Turn-Absolutwertgeber bestimmen ihre Position jederzeit anhand eines einzigen Codes in einer einzigen Umdrehung, auch wenn es keine Referenzmessung gibt. Multiturn-Absolutwertgeber liefern zusätzlich eine Ablesung der Position innerhalb der Umdrehung und sind in der Lage, die Anzahl der durchgeführten Umdrehungen zu zählen.

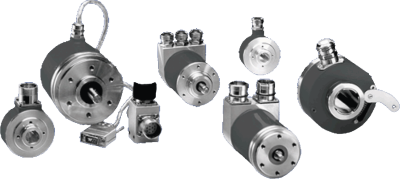

Meyle bietet Ihnen ein umfangreiches Programm an inkrementalen, absoluten und busfähigen Drehgebern als Vollwellen und Hohlwellenausführungen.  Heavy Duty Drehgeber, Seilzugsensoren, Lineargeber und Drehzahlwächter. Drehgeber-Drehzahlwächter Kombinationen, redundante Drehgeber, Drehgeber mit großen Hohlwellen, robuste Drehgeber für Förderbandanlagen und Stahlwerke.

Zur besseren Übersichtlichkeit haben wir unsere Drehgeber kategorisiert. Unseren Gesamtkatalog über alle verfügbaren Drehgeber können wir Ihnen zurzeit nur auf Englisch anbieten. Klicken Sie bitte auf folgenden Link, um zu dem PDF zu gelangen.

  • Inkrementale Drehgeber mit Gehäusedurchmessern von 24 bis 145 mm
  • Inkrementale Drehgeber mit durchgehender Hohlwelle von 4 bis 72 mm
  • Inkrementale Drehgeber bis 80.000 Inkrementen Auflösung
  • Inkrementale Drehgeber bis IP 68 / IP69 K (Lebensmittel Industrie)
  • Inkrementale Drehgeber mit Sinus-Ausgang
  • Doppel- und dreifach- Montage von inkrementalen und absoluten Drehgebern für unterschiedliche, galvanisch getrennte Ausgänge
  • Absolute Drehgeber mit Gehäusedurchmessern von 36 bis 200 mm, single- und multiturn
  • Absolute Drehgeber mit durchgehender Hohlwelle von 10 bis 30 mm
  • Absolute Drehgeber mit bis zu 17 Bit Singleturn und 29 Bit Multiturn Auflösung
  • Busfähige Drehgeber für Profibus, CANopen, CANlift, Interbus, DeviceNet, Ethernet, SSI, Parallel, BiSS
  • Absolute Drehgeber ab 33 mm Länge (Ø 37 mm)
  • Inkrementale und absolute Drehgeber in robuster Ausführung für Stahl, Kran und Papierindusrie
  • Lineare Wegmessung mit Glass Massstab oder Metalband für grosse Längen bis 30.040 mm.
  • Lineare Wegmessung mit inkrementalem oder absolutem Messverfahren
  • Winkelmessende Drehgeber bis zu einer Auflösung von 1.800.000 Inkrementen (interpoliert)
Englischer MELYE encoder Katalog 2023

Anwendungen

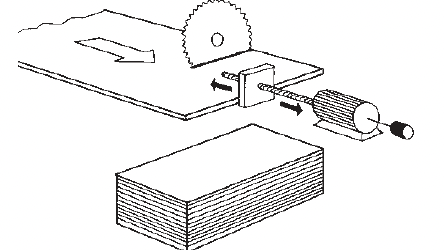

Haltestelle Hundestellung

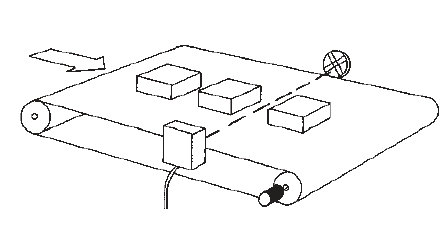

Werkstücklängenmesssystem mit Opto-Elektrik und Encoder

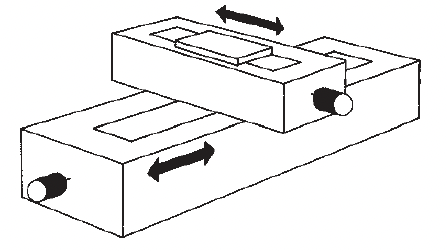

Crosstable-Positionierung

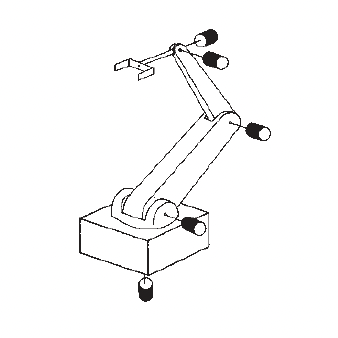

Steuerung der Roboterachse

Gabelhöhenmessung an Gabelstaplern

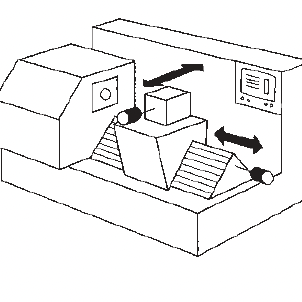

Positionierung an CNC-Werkzeugmaschinen

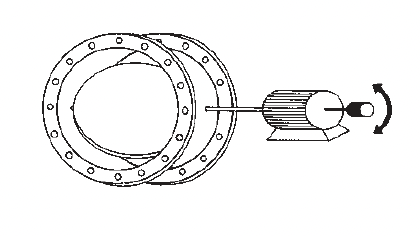

Steuerung der Ventilstellung

Längenmaß mit Messrad

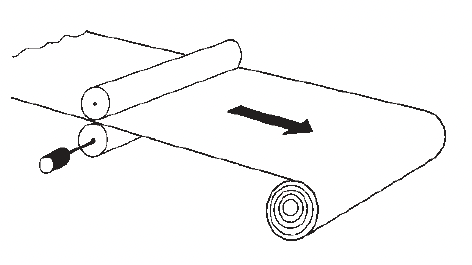

Längenmessung von Textil- oder Papierrollen

Kontrolle der Zugspannung

Kontrolle von Transportfahrzeugen

Einstellung von Hebebühnen

Konformität:

Alle Meyle-Drehgeber entsprechen in vollem Umfang den CE-Vorschriften und werden in unseren EMV-Labors intensiv getestet. Sie erfüllen die CE-Anforderungen nach EN 50082-2, EN 50081-2 und EN 55011 Klasse B.

Hohe Qualität der Signale:

Alle Drehgeber von Meyle sind mit einer Alterungs- und Temperaturkompensation ausgestattet, um auch nach vielen Betriebsjahren ein langzeitstabiles Signal zu gewährleisten.

Alterungsausgleich:

Die Drehrichtung kann nicht mehr erkannt werden. Eine spezielle elektronische Schaltung, die in den ASIC eingebaut ist, verhindert diesen Effekt. Jede LED-Quelle verliert im Laufe der Zeit unweigerlich an Leistung. Infolgedessen verschlechtert sich das Ausgangssignal. Die Phasenverschiebung zwischen Kanal A und B von 90° wird immer geringer.

Signale eines neuen Drehgebers oder Drehgebers mit Alterungskompensation:

Signale eines älteren Encoders ohne Alterungskompensation:

Vorteil: Die Alterungskompensationsschaltung sorgt für ein gleichbleibendes Signal, auch nach vielen Jahren Betriebszeit. Die Ausfallzeit von Maschinen wird drastisch reduziert und die Zuverlässigkeit erhöht.

Temperaturkompensation:

Diese spezielle Schaltung stellt sicher, dass die Qualität des Signals über den gesamten Arbeitstemperaturbereich auf dem gleichen hohen Niveau bleibt.

Nutzen Sie

Die Positioniergenauigkeit einer Maschine wird durch Temperaturschwankungen nicht beeinträchtigt.

Umweltbedingungen:

Einen wesentlichen Einfluss auf die Lebensdauer des Drehgebers hat die Umgebung, in der der Drehgeber betrieben wird, z.B.:

- Die Umgebungstemperatur
- Die zu erwartende Wellenbelastung
- Der mögliche Grad an Staub/Schmutz und Feuchtigkeit/Flüssigkeit
Durch die tragende Konstruktion und die Verwendung hochwertiger Komponenten sind unsere Drehgeber für den Einsatz unter rauen Bedingungen geeignet.
Viele Referenzen wie z.B. von Bosch, Siemens, Bombardier und anderen Kunden belegen diese hohen Anforderungen.

Temperatur:

Definition nach DIN-Normen 32 878

Arbeitstemperatur:

Ist definiert als die Umgebungstemperatur, bei der der Drehgeber die in den Datenblättern definierten Signale erzeugt.

Betriebstemperatur:

Ist definiert als die Umgebungstemperatur, die das Messgerät aushalten kann, ohne Schaden zu nehmen.

Schmutz/Staub und Feuchtigkeit/Wasser:

Die zweite Ziffer gibt die Beständigkeit gegen Wasser an. Je höher die Zahl, desto höher kann der Wasserdruck sein. Unsere Drehgeber haben eine Schutzart bis IP 67. Diese beiden Tabellen fassen die gebräuchlichsten IP-Schutzarten zusammen: Die IP-Klassifizierung nach EN 60529 beschreibt, wie der Drehgeber gegen Partikel und Wasser geschützt ist. Sie wird durch die Abkürzung "IP" gefolgt von zwei Zahlen beschrieben. Die erste Ziffer definiert die Größe der Partikel. Je höher die Zahl, desto kleiner sind die Partikel.

Schutz gegen Partikel (erste Ziffer):

0 not protectet
1 protected against particles 50 mm and larger
2 protected against particles 12,5 mm and larger
3 protected against particles 2,5 mm and larger
4 protected against particles 1,0 mm and larger
5 protected against dust
6 dust proof

Schutz gegen Wasser (zweite Ziffer)

0 not protectet
1 protected against falling drops of water up to 15° from vertical
2 protected against falling drops of water up to 15° from vertical
3 protected against water sprayed up to 60° from vertical
4 protected against water sprayed from all directions, limited ingress permitted
5 protected against low pressure jets from all directions, limited ingress permitted
6 protected against strong jets of water, e.g. for use an ship decks, limited ingress permit­ted
7 protection against the affects of immersion between 15 cm and 1 m
8 protected against lang periods of immersion under pressure

Bezeichnung der Farben nach DIN-Norm 757

abbreviation colour
BK black
BN brown
RD red
OG orange
YE yellow
GN green
BU blue
abbreviation colour
VT violet
GY grey
WH white
PK pink
GD gold
TQ turquoise
SR silver

Belastung der Welle:

Durch Fluchtungsfehler und andere mechanische Einflüsse von außen ist die Welle des Drehgebers einer Reihe von unterschiedlichen Belastungen ausgesetzt. Dies wirkt sich direkt auf die Lebensdauer der Kugellager und auch auf das elektrische Signal selbst aus. Eine Überlastung führt zu einem frühzeitigen Verschleiß und im schlimmsten Fall zu einem Ausfall der Einheit und zur Zerstörung des optischen Systems im Inneren.Bei Drehgebern sollte die maximale radiale und axiale Belastung nicht überschritten werden. Es wird dringend empfohlen, eine Kupplung zwischen der Drehgeberwelle und der Antriebswelle zu verwenden, siehe auch Zubehör und Montagevorschläge.
In den technischen Datenblättern der Drehgeber sind typische Werte für die radiale und axiale Belastung am Wellenende angegeben. Diese basieren auf der Lebensdauer des Kugellagers, der Drehzahl, der mechanischen Belastung und der Temperatur. Zur einfachen Ermittlung der Lebensdauer für die jeweilige Anwendung können die folgenden Diagramme verwendet werden. Alle Diagramme basieren auf den folgenden Parametern:
- 60° C Umgebungstemperatur
- Die axiale Belastung ist immer halb so hoch wie die radiale Belastung

Type series 58 mm diameter

Type series 90 mm diameter
