Magnetisches lineares Inkrementalgebersystem Mylin

Lineare Wegmesssysteme dienen der Wegmessung an Industrie- und Automatisierungsanlagen. Es handelt sich um ein inkrementales Messsystem, das aus einem Sensorkopf und einem magnetischen Kodierband besteht.

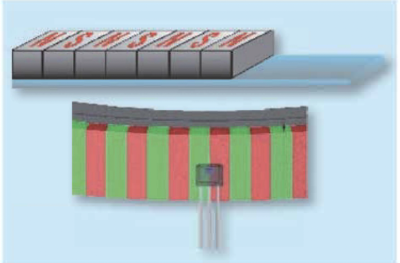

Das Band hat abwechselnde magnetische Nord-Süd-Pole mit einem Abstand von bis zu 2,5 mm.

Der Sensorkopf wird entlang des Magnetbandes bewegt und erzeugt ein Ausgangssignal, das einem Inkrementalgeber oder Linearmaßstab mit einer Auflösung von bis zu 1 µm entspricht.

Ein Abstand von bis zu 2,5 mm (ca. 50 % der Polbreite) zwischen Sensorkopf und Magnetband ist zulässig.
Dieses System ist sehr unempfindlich gegenüber Ölen, Staub usw. und eignet sich ideal für den Einsatz in rauen, staubigen Industrieumgebungen. Das sehr robuste, flexible Magnetband lässt sich sehr einfach auf ein Werkzeug aufbringen.

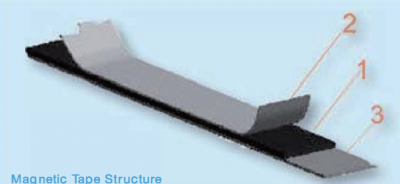

1. Magnetband
2. magnetisiertes Stahlabdeckband
3. Trägerband

Linear-Encoder messen die Position der Linearachse und eignen sich für die Positioniergenauigkeit von Maschinen. Die Maßstäbe sind gegen Späne, Staub und Kühlwasser geschützt und für den Einsatz an verschiedenen Werkzeugmaschinen und Anlagen konzipiert, wie z.B.



  • Drehbänke
  • Fräsmaschinen
  • Bohr- und Ausbohrmaschinen
  • Bearbeitungszentren
  • Schleifmaschinen. EDM-Maschinen
  • Biegepressen
  • Schweißmaschinen
  • andere Positionierungsvorrichtungen usw.



Wir bieten eine breite Palette von linearen Drehgeber, die verschiedene Arten von Rückmeldungen, Signale für Hersteller und Endbenutzer von Werkzeugmaschinen erfordern.



  • Inkrementale Glas-Linear-Encoder
  • NC-Inkrementale Glas-Linear-Encoder
  • Linearer Metallband-Kodierer für große Längen
  • Absolute Linear-Encoder

Die detaillierten Produktinformationen zu unseren linearen Drehgebern stehen Ihnen zurzeit nur in englischer Sprache zur Verfügung. Bitte klicken Sie auf den folgenden Button, um sich alle weiteren Inhalte anzeigen zu lassen.

Hier finden Sie alle weiteren Informationen zu den linearen Drehgebern
