La finalidad de los sistemas de encóder lineal es medir el desplazamiento en sistemas industriales y de automatización. Se trata de un sistema de medición incremental, que consta de un cabezal sensor y una cinta de encóder magnético.

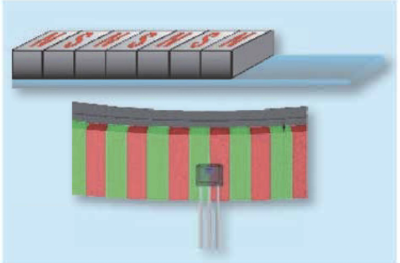

La cinta tiene polos norte-sur magnéticos alternos con una separación de hasta 2,5 mm.

La cabeza sensora se desplaza a lo largo de la cinta magnética y produce una señal de salida equivalente a un codificador incremental o una escala lineal con una resolución de hasta 1 µm.

Se permite una distancia de hasta 2,5 mm (aproximadamente el 50 % de la anchura del polo} entre la cabeza sensora y la cinta magnética.

Este sistema es altamente inmune a la conterminación de aceites, polvo, etc. y su ideal para su uso es duro, entornos industriales polvorientos. La cinta magnética altamente resistente y flexible se puede aplicar a una herramienta muy fácil.

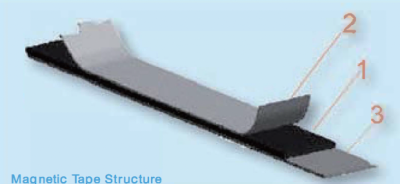

1. cinta magnética
2. cinta de cubierta de acero magnetizado
3. cinta portadora
