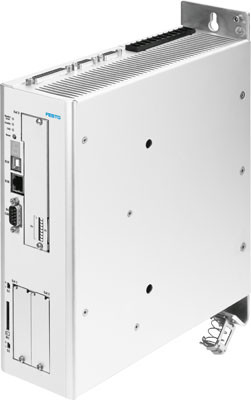

Motorcontroller CMMP-AS-C5-3A-M3 für den Betrieb des Motorcontrollers CMMP-AS- -M3 ist eine der Einschubkarten CAMC-DS-M1, CAMC-G-S1 oder CAMC-G-S3 zwingend notwendig. Netzfilter=integriert, Anzeige=Siebensegmentanzeige, Ausgangsfrequenz=0 - 1000 Hz, Ausgangsspannungsbereich AC=3x 0 - 270 V, Bremswiderstand=60 Ohm
Datenblatt |
|
|---|---|
| Zulassung | RCM Markc UL us - Listed (OL) |
| Schutzart | IP10IP20 |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Umgebungstemperatur | 0 - 40 °C |
| Produktgewicht | 2200 g |
| Befestigungsart | auf Anschlussplattefestgeschraubt |
| Werkstoffhinweis | LABS-haltige Stoffe enthaltenRoHS konform |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinienach EU-Maschinen-Richtlinienach EU-Niederspannungs-Richtlinie |
| Lagertemperatur | -25 - 70 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Verschmutzungsgrad | 2 |
| Nennbetriebsspannung AC | 230 V |
| Anzeige | Siebensegmentanzeige |
| Netzfrequenz | 50 - 60 Hz |
| Phasen Nennbetriebsspannung | 1-phasig |
| Nennstrom | 4 - 6 A |
| Netzfilter | integriert |
| Max. Zwischenkreisspannung DC | 320 V |
| Bremswiderstand | 60 Ohm |
| Impulsleistung Bremswiderstand | 2,8 kVA |
| Nennspannung Logikversorgung DC | 24 V |
| Zulässiger Bereich Logikspannung | ± 20 % |
| Stromaufnahme Logikversorgung ohne Feststellbremse | 0,65 A |
| Ausgangsspannungsbereich AC | 3x 0 - 270 V |
| Nennausgangsstrom | 5 A |
| Nennstrom pro Phase, effektiv | 5 A |
| Spitzenstrom pro Phase, effektiv | 10 A |
| Max. Spitzenstromdauer | 5 s |
| Nennleistung Controller | 1000 VA |
| Spitzenleistung | 2000 VA |
| Ausgangsfrequenz | 0 - 1000 Hz |
| Parametrierschnittstelle | Parametrierung und InbetriebnahmeUSBEthernet |
| Feldbuskopplung | CANopenDeviceNetEtherCATEtherNet/IPModbus/TCPPROFINETProfibus DP |
| Kommunikationsprofil | DS301/DSP402FHPP |
| Prozesskopplung | E/A Kopplungfür 256 Verfahrsätze |
| Max. Feldbusübertragungsrate | 1 Mbit/s |
| Busanschluss | Stecker9-poligSub-D |
| Encoder Schnittstelle Ausgang, Eigenschaften | Auflösung 16384 ppr |
| Encoder Schnittstelle Ausgang, Funktion | Istwertrückführung über Encodersignale bei DrehzahlregelbetriebSollwertvorgabe für nachgeschalteten Slave-Antrieb |
| Encoder Schnittstelle Eingang, Eigenschaften | 3 phasige EncodersignaleEnDatHIPERFACERS422SINCOS |
| Encoder Schnittstelle Eingang, Funktion | Encodersignal DrehzahlsollwertIm Synchronbetrieb als Drehzahlvorgabe des Slave-Antriebs |
| Anzahl digitale Logikeingänge | 10 |
| Eigenschaften Logikeingang | galvanisch getrenntfrei konfigurierbar |
| Arbeitsbereich Logikeingang | 8 - 30 V |
| Anzahl digitale Logikausgänge 24 V DC | 5 |
| Eigenschaften digitale Logikausgänge | galvanisch getrenntteilweise frei konfigurierbar |
| Max Strom digitale Logikausgänge | 100 mA |
| Anzahl analoge Sollwerteingänge | 2 |
| Eigenschaften Sollwerteingänge | Differenzeingängekonfigurierbar für Drehzahlkonfigurierbar für Strom |
| Arbeitsbereich Sollwerteingang | ± 10 V |
| Impedanz Sollwerteingang | 20 kOhm |
| Anzahl analoge Monitorausgänge | 2 |
| Arbeitsbereich Monitorausgänge | ± 10 V |
| Auflösung Monitorausgänge | 9 bit |
| Eigenschaften Monitorausgänge | kurzschlussfest |
Information |
|
| 制造商 | Festo |
