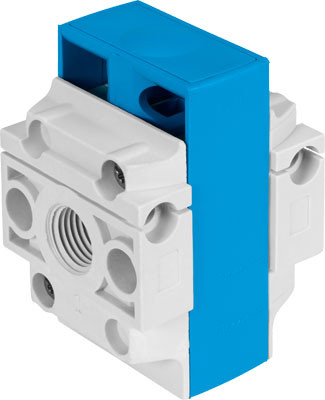

Einschaltventil HE-1/4-DB-MINI Baureihe=DB, Baugröße=Mini, Rastermaß=44 mm, Konstruktiver Aufbau=Einschaltventil, Betätigungsart=manuell
Datenblatt |
|
|---|---|
| Ventilfunktion | 3/2 bistabil |
| Betätigungsart | manuell |
| Normalnenndurchfluss | 2300 l/min |
| Betriebsdruck | 0 - 10 bar |
| Konstruktiver Aufbau | Einschaltventil |
| Abluftfunktion | nicht drosselbar |
| Dichtprinzip | weich |
| Handhilfsbetätigung | keine |
| Steuerart | direkt |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4]Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Mediumstemperatur | -5 - 50 °C |
| Umgebungstemperatur | -5 - 50 °C |
| Produktgewicht | 66 g |
| Befestigungsart | Leitungseinbaumit Durchgangsbohrung |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | FPM |
| Werkstoff Gehäuse | PA-verstärkt |
| Baugröße | Mini |
| Rastermaß | 44 mm |
| b-Wert | 0,8 |
| C-Wert | 6,3 l/sbar |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Betriebsdruck Mpa | 0 - 1 MPa |
| Baureihe | DB |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [7:4:4]Inerte Gase |
| Betätigungssicherung | Bügelschloss (optional) |
| Werkstoff Kolbenschieber | POM |
| Normalnenndurchfluss 2-3 | 700 l/min |
Information |
|
| 制造商 | Festo |
