Descripción del artículo

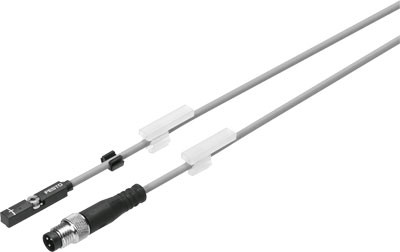

Näherungsschalter SMT-8M-A-PS-24V-E-0,3-M8D magnetisch, kontaktlos, für T-Nut. Bauform=für T-Nut, Basierend auf Norm=EN 60947-5-2, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), CE-Zeichen (siehe Konformitätserklärung)=nach EU-EMV-Richtlinie, Besondere Eigenschaften=ölbeständig
Datenblatt |
|
|---|---|
| Zulassung | RCM Markc UL us - Listed (OL) |
| Schutzart | IP65IP68IP69K |
| Einbaulage | beliebig |
| Max. Schaltfrequenz | 180 Hz |
| Umgebungstemperatur | -40 - 85 °C |
| Produktgewicht | 8,9 g |
| Befestigungsart | festgeschraubtvon oben in Nut einsetzbar |
| Werkstoffhinweis | Kupfer- und PTFE-freiRoHS konformHalogenfrei |
| Werkstoff Gehäuse | Messing vernickeltPA-verstärkthochlegierter Stahl rostfrei |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinienach EU-RoHS-RL |
| Schaltausgang | PNP |
| Schaltelementfunktion | Schließer |
| Max. Ausgangsstrom | 100 mA |
| Kurzschlussfestigkeit | ja |
| Betriebsspannungsbereich DC | 5 - 30 V |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Schaltzustandsanzeige | LED gelb |
| Umgebungstemperatur bei beweglicher Kabelverlegung | -20 - 85 °C |
| Wiederholgenauigkeit | 0,2 mm |
| Basierend auf Norm | EN 60947-5-2 |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Kabellänge | 0,3 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo NormPrüfbedingungen auf AnfrageSchleppkette: 5 Millionen Zyklen, Biegeradius 28 mmTorsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Farbe Gehäuse | schwarz |
| KC-Zeichen | KC-EMV |
| Bauform | für T-Nut |
| Messgröße | Position |
| Messprinzip | magnetoresistiv |
| Funktionsreserveanzeige | LED orange |
| Überlastfestigkeit | vorhanden |
| Max. Anziehdrehmoment | 0,6 Nm |
| Abgangsrichtung Anschluss | längs |
| Besondere Eigenschaften | ölbeständig |
| Max. Ausgangsstrom in Befestigungsbausätzen | 100 mA |
| Max. Schaltleistung DC | 2,8 W |
| Max. Schaltleistung DC in Befestigungsbausätzen | 2,8 W |
| Bemessungsbetriebsspannung DC | 24 V |
Information |
|
| Manufacturer | Festo |
