MEYLE 滑环转子

安全
滑环系列的开发符合欧洲机械指令 EEC 89/392 的安全规定。

应用

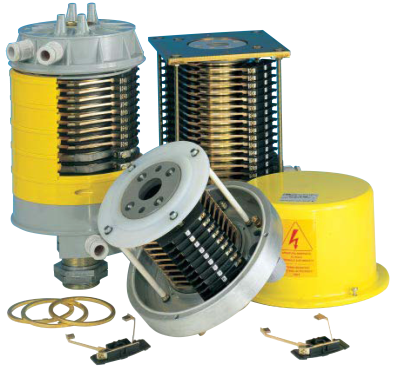

Meyle 滑环用于两个旋转部件之间的电气连接，其中一个固定，另一个相对于第一个部件旋转。

优点
产品范围广，可满足客户的不同需求。MEYLE 标准或定制滑环可解决以下应用问题：

数字信号传输（低电压和低电流）
大电流供电（高达 2000 A）
即使有多个滑环，尺寸也很小
我们的设计采用模块化设计，可提供多种环数和不同电流 (A) 的型号。
许多型号可与旋转接头一起用于流体应用。

有关滑环转子的更多详细产品信息目前只有英文版。请点击以下按钮查看更多内容。

应用广泛的新开发产品

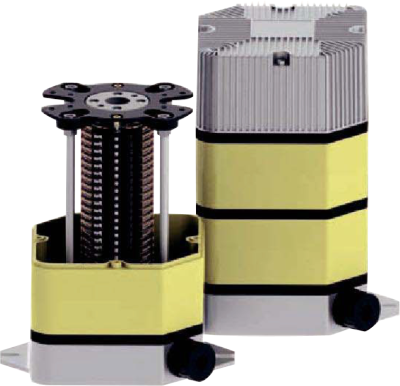

新开发的 ASRAX 滑环以其现代化的设计和广泛的应用为特点。通过模块化的可扩展薄片，它可以灵活地适应各种要求。滑环和总线的材料种类繁多，可传输来自 BUS 系统的高功率、信号和数据。外壳的底座和端部由铝制成，可模块化扩展的百叶窗由热塑性塑料制成，并用橡胶密封环连接。外壳上部的薄片结构有利于外壳散热。环的电缆入口为轴向，电刷的入口为径向。转子和定子之间的分离位于底部的中心位置。在半径为 75 毫米的范围内是旋转的中心部分，转环安装在外壳的上方。​电刷固定在底部的上方。电刷的电缆出口通过外壳侧面径向的一个或两个电缆接头。电刷环的电缆通过中心管进行布线。布线已经完成，标准长度为 2 米。可根据客户要求进行更改。插头解决方案也是可行的。有 3 种不同尺寸的模块可供选择，额定功率分别为 20A、50A 和 100A。铜环和电刷的标准材质为铜石墨，也可以镀银或金合金。这样可以提高接触质量，并对磨损性能产生积极影响。ARSAX 还为各种特殊选项提供了平台，例如使用绝对编码器、微动开关或附加介质馈通。

规格

铝制外壳，带热塑性塑料灯罩
额定电流 20A / 50A / 100A
6 - 60 环
混合型
防护等级 IP 65
应用

装载起重机
包装机械
商用车辆
电缆卷筒
