Artikelbeschreibung

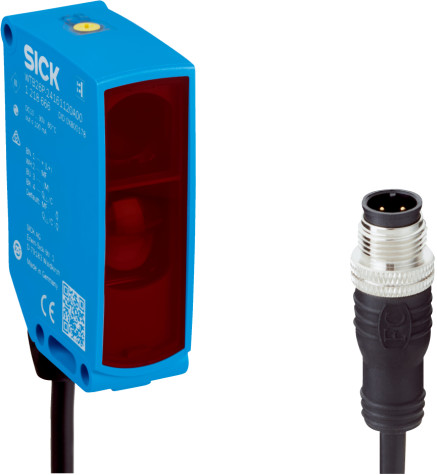

Der Sick WTB26P-34161420A00 ist ein kompakter Reflexions-Lichttaster der Serie W26 mit Hintergrundausblendung. Das Gerät erkennt zuverlässig Objekte unterschiedlicher Farbe und Oberflächenbeschaffenheit dank präziser PinPoint-LED und punktförmigem Lichtfleck. Mit einer robusten Kunststoffkonstruktion und hoher Schutzart eignet sich das Modell besonders für industrielle Anwendungen in rauen Umgebungen. Die Schaltabstände sind flexibel einstellbar, der Sensor unterstützt IO-Link V1.1 zur Integration in smarte Automatisierungslösungen. Einfache Inbetriebnahme und Statusanzeige werden durch ein Drück-Dreh-Element (BluePilot) und farbige Leuchtdioden ermöglicht. Zu den Kernmerkmalen zählen hohe Lebensdauer, zahlreiche Diagnose- und Logikfunktionen sowie diverse Schutzmechanismen.
- Reflexions-Lichttaster mit Hintergrundausblendung
- Schaltabstand einstellbar von 30 mm bis 3.000 mm
- PinPoint-LED mit sichtbarem Rotlicht, punktförmiger Lichtfleck Ø 7 mm (bei 700 mm)
- IO-Link Schnittstelle (V1.1), Prozessdatenlänge 16 Bit
- Schaltart: Hell-/dunkelschaltend, antivalente Ausgänge (PNP/NPN)
- Schnelle Ansprechzeit (≤ 2,5 ms) und hohe Wiederholgenauigkeit
- Robustes Gehäuse aus VISTAL®, schlagfest, Schutzart IP66/IP67/IP69
- Drück-Dreh-Element (BluePilot) für einfache Einstellung
- Breiter Temperaturbereich: –40 °C bis +60 °C im Betrieb
- Zahlreiche Zertifikate wie EU-Konformität, cULus und ECOLAB
- Vielseitige Befestigungs- und Anschlussmöglichkeiten
Allgemeine Informationen |
|
|---|---|
| Hersteller | Sick |
| Hersteller Artikelnummer | 1125296 |
| Artikelbezeichnung | WTB26P-34161420A00 |
Technische Informationen |
|
| Funktionsprinzip | Reflexions-Lichttaster |
| Funktionsprinzip Detail | Hintergrundausblendung |
| Schaltabstand min. | 30 mm |
| Schaltabstand max. | 3.000 mm |
| Einstellbereich Schaltschwelle | 180 mm ... 3.000 mm |
| Sendestrahl | PinPoint-LED |
| Lichtart | Sichtbares Rotlicht |
| Lichtfleckgröße | Ø 7 mm (700 mm) |
| Wellenlänge | 635 nm |
| Mittlere Lebensdauer | 100.000 h bei +25 °C |
| Einstellung | Drück-Dreh-Element BluePilot |
| Schutzart | IP66, IP67, IP69 |
| Gehäusematerial | Kunststoff, VISTAL® |
| Frontscheibe | Kunststoff, PMMA |
| Bauform | Quaderförmig |
| Abmessungen (B x H x T) | 24,6 mm x 82,5 mm x 53,3 mm |
| Gewicht | ca. 140 g |
Merkmale |
|
| Schaltart | Hell-/dunkelschaltend |
| Schaltausgänge | 2 (antivalent) |
| Ausgangsart | Gegentakt: PNP/NPN |
| Signalspannung PNP HIGH/LOW | ca. UB-2,5 V / 0 V |
| Signalspannung NPN HIGH/LOW | ca. UB / < 2,5 V |
| Ausgangsstrom Imax | ≤ 100 mA |
| Zykluszeit | 2,3 ms |
| Prozessdatenlänge | 16 Bit |
| Schnittstelle | IO-Link V1.1, SIO-Mode |
| Datenübertragungsrate | COM2 (38,4 kBaud) |
| Prozessdatenstruktur | Bit 0 = QL1, Bit 1 = QL2 |
Leistungsinformationen |
|
| Versorgungsspannung UB | 10 V DC ... 30 V DC |
| Stromaufnahme | ≤ 30 mA, ohne Last (bei UB = 24 V) |
| Schaltfrequenz | 200 Hz |
| Ansprechzeit | ≤ 2,5 ms |
| Wiederholgenauigkeit | 150 µs |
| Gebrauchsdauer | 20 Jahre |
| MTTFD | 626 Jahre |
Elektrische Daten |
|
| Restwelligkeit | ≤ 5 Vss |
| Schutzklasse | III |
Mechanische Daten |
|
| Anschluss | Leitung mit Stecker M12, 4-polig |
| Leitungslänge | 270 mm |
| Steckerlänge | 48 mm |
| Max. Anzugsdrehmoment | 1,3 Nm |
| Biegeradius (in Bewegung) | > 12 x Leitungsdurchmesser |
| Biegezyklen | 1.000.000 |
Sicherheitsdaten |
|
| DCavg | 0 % |
| Normative Referenz | EN 62471:2008-09 | IEC 62471:2006 |
| LED-Risikogruppenkennzeichnung | Freie Gruppe |
Schutzvorrichtungen |
|
| Verpolschutz | ja |
| Überstrom- und kurzschlussfest | ja |
Umgebungsdaten |
|
| Betriebstemperaturbereich | -40 °C ... +60 °C |
| Lagertemperaturbereich | -40 °C ... +75 °C |
| Schockfestigkeit | 50 g, 11 ms (EN60068-2-27) |
| Schwingfestigkeit | 10 Hz ... 2.000 Hz, 0,5 mm/10 g |
| Luftfeuchte | 35 % ... 95 %, kein Beschlag |
| EMV | EN 60947-5-2 |
| Reinigungsmittelbeständigkeit | ECOLAB |
| UL-File-Nr. | NRKH.E181493 & NRKH7.E181493 |
Klassifizierungen |
|
| ECLASS | 27270903 |
| ETIM | EC002719 |
| UNSPSC | 39121528 |
Zertifikate |
|
| EU declaration of conformity | ja |
| UK declaration of conformity | ja |
| ACMA declaration of conformity | ja |
| Moroccan declaration of conformity | ja |
| China RoHS | ja |
| ECOLAB certificate | ja |
| cULus certificate | ja |
| IO-Link certificate | ja |
| Photobiological safety (DIN EN 62471) certificate | ja |
Logikfunktionen |
|
| Logikfunktion | Direkt, UND, ODER, Fenster, Hysterese |
| Timerfunktion | Deaktiviert, Einschaltverzögerung, Ausschaltverzögerung, Ein- und Ausschaltverzögerung, Impuls (One Shot) |
| Inverter | ja |
