Artikelbeschreibung

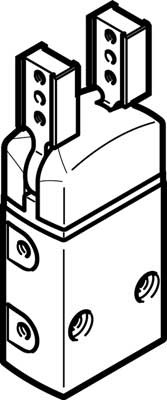

Radialgreifer DHRS-10-A Baugröße=10, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Öffnungswinkel=180 deg, Rotationssymmetrie=<= 0,2 mm, Wiederholgenauigkeit Greifer=<= 0,1 mm
Datenblatt |
|
|---|---|
| Betriebsdruck | 2 - 8 bar |
| Konstruktiver Aufbau | zwangsgeführter Bewegungsablauf |
| Einbaulage | beliebig |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur | 5 - 60 °C |
| Produktgewicht | 44 g |
| Befestigungsart | Innengewinde und Zentrierhülsemit Durchgangsbohrung und Zentrierhülsewahlweise: |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierungharteloxiert |
| Baugröße | 10 |
| Positionserkennung | für Hall-Sensor |
| Funktionsweise | doppeltwirkend |
| Pneumatischer Anschluss | M3 |
| Massenträgheitsmoment | 0,03 kgcm2 |
| Max. Öffnungswinkel | 180 deg |
| Anzahl Greifbacken | 2 |
| Greiferfunktion | Radial |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 35 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 91 ms |
| Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) öffnen | 21 Ncm |
| Max. Kraft am Greifbacken Fz statisch | 30 N |
| Max. Moment am Greifbacken Mx statisch | 0,8 Nm |
| Max. Moment am Greifbacken My statisch | 0,8 Nm |
| Max. Moment am Greifbacken Mz statisch | 0,8 Nm |
| Werkstoff Abdeckkappe | PA |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) schließen | 15 Ncm |
Informationen |
|
| Hersteller | Festo |
