Artikelbeschreibung

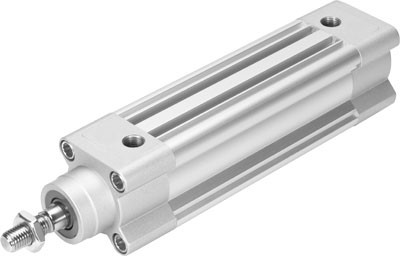

Normzylinder DSBC-50-300-PPSA-N3 mit selbsteinstellender pneumatischer Endlagendämpfung. Hub=300 mm, Kolben-Durchmesser=50 mm, Kolbenstangengewinde=M16x1,5, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig
Datenblatt |
|
|---|---|
| Betriebsdruck | 0,4 - 12 bar |
| Konstruktiver Aufbau | KolbenKolbenstangeProfilrohr |
| Einbaulage | beliebig |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur | -20 - 80 °C |
| Befestigungsart | mit Innengewindemit Zubehörwahlweise: |
| Werkstoffhinweis | RoHS konform |
| Entspricht Norm | ISO 15552 |
| Hub | 300 mm |
| Kolben-Durchmesser | 50 mm |
| Dämpfung | PPS: selbsteinstellende pneumatische Endlagendämpfung |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Funktionsweise | doppeltwirkend |
| Aufprallenergie in den Endlagen | 1 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 990 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1178 N |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff Bundschraube | Stahl verzinkt |
| Werkstoff Deckel | Alu-Druckguss, beschichtet |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Dämpfungslänge | 22 mm |
| Kolbenstangengewinde | M16x1,5 |
| Betriebsdruck Mpa | 0,04 - 1,2 MPa |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Lager | POM |
| Kolbenstangenende | Außengewinde |
| Bewegte Masse bei 0 mm Hub | 365 g |
| Gewichtszuschlag pro 10 mm Hub | 56 g |
| Grundgewicht bei 0 mm Hub | 1190 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 25 g |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstangen-Dichtabstreifer | TPE-U(PU) |
| Werkstoff Pufferdichtung | TPE-U(PU) |
| Werkstoff Pufferkolben | POM |
| Werkstoff Mutter | Stahl verzinkt |
Informationen |
|
| Hersteller | Festo |
