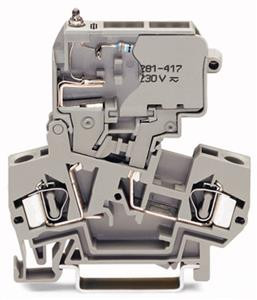

Informationen |
| EAN |
4045454197001 |
| Order Nr. |
281-612/281-417 |
| Hersteller |
WAGO Kontakttechnik GmbH & Co. KG |
| EAN |
4045454197001 |
| Order Nr. |
281-612/281-417 |
| Hersteller |
WAGO Kontakttechnik GmbH & Co. KG |
| EAN |
4045454197001 |
| Order Nr. |
281-612/281-417 |
| Hersteller |
WAGO Kontakttechnik GmbH & Co. KG |
| Hersteller |
WAGO Kontakttechnik GmbH & Co. KG |
| Hersteller Akronym |
WAGO |
| Keywords |
Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme, Käfigzugfederklemme, Reihenklemme, TOPJOB S, Durchgangsklemme, Federklemme, Federzugklemme |
| Kategorie |
Reihenklemmen |
| Unterkategorie |
Sicherungs-Reihenklemme |
Spezialbehandlung |
| GTIN |
NONE |
| GTIN |
NONE |
| GTIN |
NONE |
Datenblatt |
| Versorgungsspannung für die Defektanzeige |
230 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
2.5 |
| Anschließbarer Leiterquerschnitt eindrähtig |
4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
4 |
| Bemessungsstrom In |
10 |
| Bemessungsspannung |
800 |
| Breite/Rastermaß |
8 |
| Höhe bei niedrigstbauender Montageart |
60 |
| Länge |
60 |
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x25 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Art des Anzeigeelemets für die Defektanzeige |
Glimmlampe |
| Spannungsart für die Defektanzeige |
AC/DC |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anschlussposition |
oben |
| Montageart |
Hutschiene 35 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Abschlussplatte erforderlich |
Ja |
| Farbe |
grau |
| LED schaltend für |
nein |
| Mit PE Anschluss |
Ja |
| Mit Schirmanschluss |
Nein |
| Mit Einspeisefunktion |
Ja |
| Trennfunktion |
Nein |
| Anzahl der Schlitz-Schraubendreher |
3 |
| Leistungs- und Energiemessung |
Nein |
| Oberschwingungsanalyse/Power Quality |
Nein |
| Durchgangsprüfung |
Ja |
| Drehzahlmessung |
Nein |
| Bluetooth-Schnittstelle |
Nein |
| IR-Schnittstelle |
Nein |
| Sicherungsautomat |
Nein |
| Explosionsgeprüfte Ausführung |
Nein |
| Max. Temperaturmessbereich |
- |
| Max. Kapazitätsmessbereich |
- |
| Kleinste Auflösung Temperatur |
- |
| Kleinste Auflösung Kapazität |
- |
| Max. Frequenzmessbereich |
- |
| Kleinste Auflösung Frequenz |
- |
| Nennprüfspannung 10 V |
Nein |
| Nennprüfspannung 50 V |
Nein |
| Nennprüfspannung 100 V |
Nein |
| Nennprüfspannung 250 V |
Nein |
| Nennprüfspannung 500 V |
Nein |
| Nennprüfspannung 1000 V |
Nein |
| Isolationswiderstandsmessbereich |
- |
| Max. Spannung Messkreiskategorie |
- |
| Versorgungsspannung für die Defektanzeige |
230 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
2.5 |
| Anschließbarer Leiterquerschnitt eindrähtig |
4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
4 |
| Bemessungsstrom In |
10 |
| Bemessungsspannung |
800 |
| Breite/Rastermaß |
8 |
| Höhe bei niedrigstbauender Montageart |
60 |
| Länge |
60 |
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x25 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Art des Anzeigeelemets für die Defektanzeige |
Glimmlampe |
| Spannungsart für die Defektanzeige |
AC/DC |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anschlussposition |
oben |
| Montageart |
Hutschiene 35 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Abschlussplatte erforderlich |
Ja |
| Farbe |
grau |
| LED schaltend für |
nein |
| Mit PE Anschluss |
Ja |
| Mit Schirmanschluss |
Nein |
| Mit Einspeisefunktion |
Ja |
| Trennfunktion |
Nein |
| Anzahl der Schlitz-Schraubendreher |
3 |
| Leistungs- und Energiemessung |
Nein |
| Oberschwingungsanalyse/Power Quality |
Nein |
| Durchgangsprüfung |
Ja |
| Drehzahlmessung |
Nein |
| Bluetooth-Schnittstelle |
Nein |
| IR-Schnittstelle |
Nein |
| Sicherungsautomat |
Nein |
| Explosionsgeprüfte Ausführung |
Nein |
| Max. Temperaturmessbereich |
- |
| Max. Kapazitätsmessbereich |
- |
| Kleinste Auflösung Temperatur |
- |
| Kleinste Auflösung Kapazität |
- |
| Max. Frequenzmessbereich |
- |
| Kleinste Auflösung Frequenz |
- |
| Nennprüfspannung 10 V |
Nein |
| Nennprüfspannung 50 V |
Nein |
| Nennprüfspannung 100 V |
Nein |
| Nennprüfspannung 250 V |
Nein |
| Nennprüfspannung 500 V |
Nein |
| Nennprüfspannung 1000 V |
Nein |
| Isolationswiderstandsmessbereich |
- |
| Max. Spannung Messkreiskategorie |
- |
| Versorgungsspannung für die Defektanzeige |
230 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
2.5 |
| Anschließbarer Leiterquerschnitt eindrähtig |
4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
4 |
| Bemessungsstrom In |
10 |
| Bemessungsspannung |
800 |
| Breite/Rastermaß |
8 |
| Höhe bei niedrigstbauender Montageart |
60 |
| Länge |
60 |
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x25 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Art des Anzeigeelemets für die Defektanzeige |
Glimmlampe |
| Spannungsart für die Defektanzeige |
AC/DC |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anschlussposition |
oben |
| Montageart |
Hutschiene 35 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Abschlussplatte erforderlich |
Ja |
| Farbe |
grau |
| LED schaltend für |
nein |
| Mit PE Anschluss |
Ja |
| Mit Schirmanschluss |
Nein |
| Mit Einspeisefunktion |
Ja |
| Trennfunktion |
Nein |
| Anzahl der Schlitz-Schraubendreher |
3 |
| Leistungs- und Energiemessung |
Nein |
| Oberschwingungsanalyse/Power Quality |
Nein |
| Durchgangsprüfung |
Ja |
| Drehzahlmessung |
Nein |
| Bluetooth-Schnittstelle |
Nein |
| IR-Schnittstelle |
Nein |
| Sicherungsautomat |
Nein |
| Explosionsgeprüfte Ausführung |
Nein |
| Max. Temperaturmessbereich |
- |
| Max. Kapazitätsmessbereich |
- |
| Kleinste Auflösung Temperatur |
- |
| Kleinste Auflösung Kapazität |
- |
| Max. Frequenzmessbereich |
- |
| Kleinste Auflösung Frequenz |
- |
| Nennprüfspannung 10 V |
Nein |
| Nennprüfspannung 50 V |
Nein |
| Nennprüfspannung 100 V |
Nein |
| Nennprüfspannung 250 V |
Nein |
| Nennprüfspannung 500 V |
Nein |
| Nennprüfspannung 1000 V |
Nein |
| Isolationswiderstandsmessbereich |
- |
| Max. Spannung Messkreiskategorie |
- |
Technische Daten |
| etim 7.0 |
EC000899 |
| Betriebstemperatur |
105 - 105 °C |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 4 mm² |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Spannungsart für die Defektanzeige |
- |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Bemessungsstrom In |
6.3 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0.75 - 2.5 mm² |
| Anschlussposition |
oben |
| Anzahl der Etagen |
1 |
| Abschlussplatte erforderlich |
Nein |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Breite/Rastermaß |
6.2 mm |
| Höhe bei niedrigstbauender Montageart |
57.2 mm |
| Montageart |
Hutschiene TH35 |
| Art des Anzeigeelemets für die Defektanzeige |
ohne |
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x20 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Farbe |
grau |
| Versorgungsspannung für die Defektanzeige |
- - - V |
| Länge |
66.1 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.25 - 2.5 mm² |
| Bemessungsspannung |
250 V |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0.25 - 4 mm² |
| Mit Schirmanschluss |
Nein |
