MEYLE Anillos rozantes

SEGURIDAD
La gama de anillos colectores ha sido proyectada de acuerdo con las Normas de Seguridad exigidas por las Normas Europeas CEE 89/392 Directiva de Máquinas.

APLICACIÓN
Estos anillos colectores se utilizan para asegurar la continuidad eléctrica entre dos partes de un motor, una fija y la otra en movimiento de rotación respecto a la primera.

VENTAJAS
La gama ofrecida es amplia y versátil gracias a las constantes investigaciones como solución a las diferentes necesidades de nuestros clientes.
Los anillos rozantes MEYLE, tanto en versión estándar como en versiones específicas para el cliente, pueden resolver aplicaciones tales como:

• transmisiones de señales digitales (tensiones y corrientes bajas) para señales de ordenador, vídeo o medida
• alimentación de corriente para altas corrientes (hasta 2000 A)
• dimensiones reducidas incluso con varios anillos

Nuestras construcciones son modulares con un elevado número posible de anillos y como versiones con diferentes corrientes (A).

Muchos tipos se pueden utilizar con juntas rotativas para aplicaciones de fluidos.

Aplicaciones de anillos colectores

• Grúas
• Aerogeneradores
• Sistemas de inspección de tuberías
• Mesas giratorias
• Carruseles de parques de atracciones
• Plantas de llenado de botellas
• Sistemas de inspección por vídeo CCTV
• Robots
• Máquinas de embalaje
• Máquinas textiles

Especificaciones

• Diseños personalizados compactos y económicos, diámetro exterior de 12 a 400 mm
• Transmisión de corriente nominal de alta potencia de hasta 2000 A
• Transmisión de buses estándar como CAN, Ethernet, Profibus, ASI-Bus, etc.
• Integración de codificadores, calentadores, conectores y placas de circuito impreso ensambladas.
• Diseños robustos teniendo en cuenta entornos adversos como aire salino, vibraciones, cambios de temperatura, etc.
• Optimizados para una vida útil de hasta 20 años o 150 millones de revoluciones, utilizando tecnología de contacto probada.

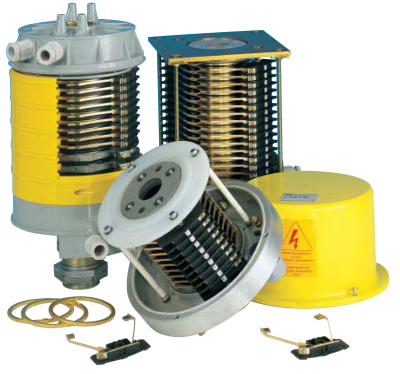

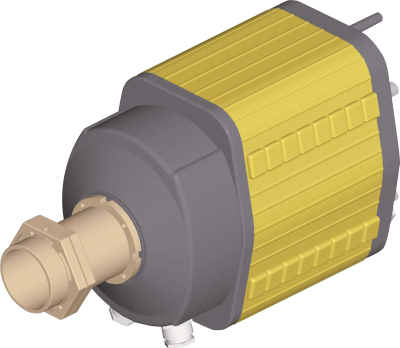

Los colectores de anillos colectores 30A son conjuntos de anillos acoplados con escobillas diseñados para permitir el paso de corriente de una pieza fija a una pieza ratante. La serie 30A se utiliza para alimentar motores de grúas, bobinadoras de cable, etc.

Los colectores de anillos colectores 30A pueden tener sólo anillos de línea de 30A o anillos de línea de 30A y anillos auxiliares de 10A. Disponen de una protección termoplástica resistente a los golpes para evitar contactos accidentales con partes bajo tensión; la protección tiene pequeños orificios hacia abajo para permitir la circulación del aire y evitar la humedad. La placa de soporte inferior también está provista de tres orificios para drenar la humedad que pueda formarse en el interior de la unidad.

Nuevo desarrollo con amplia gama de aplicaciones

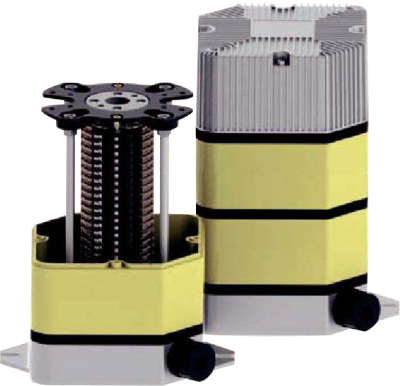

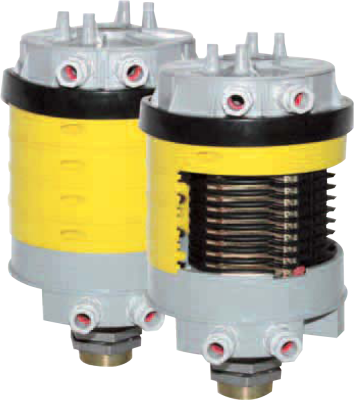

El rasgo característico de nuestro nuevo anillo colector desarrollado ASRAX es el diseño moderno y la gran variedad de aplicaciones y variaciones de las especificaciones del producto. Gracias a los segmentos modulares extensibles puede adaptarse flexiblemente a los requisitos parti-culares. Diversos materiales para anillos y escobillas permiten la transmisión de alta potencia eléctrica, señales y datos para diferentes sistemas BUS. La parte inferior y superior de la carcasa son de aluminio. Los segmentos modulares extensibles son de material termoplástico y están unidos por anillos de estanqueidad de goma. El diseño laminar de la parte superior de la carcasa ayuda a eliminar las altas temperaturas en su interior. Las entradas de cable de los anillos están integradas axialmente; las entradas de los cepillos están integradas radialmente. La división de rotador y estator se produce en el centro de la pieza base. En un radio de 75 mm se encuentra el tubo central giratorio con los anillos montados encima en el interior de la carcasa. Los cepillos se fijan en la parte superior de la parte de base. La salida de los cables de los cepillos se realiza mediante dos prensaestopas radiales situados en el lateral de la carcasa. Los cables de los anillos se conducen a través del tubo central. El cableado ya está completamente realizado con una longitud estándar de 2 metros. Es posible realizar soluciones a medida. También son posibles soluciones de enchufe y toma de corriente. Hay disponibles tres tamaños de módulo diferentes con potencias de 20 A, 50 A y 100 A. Los anillos y escobillas son de cobre-pergrafito y pueden recubrirse de plata u oro. Esto permite un mayor rendimiento de contacto e influye positivamente en las características de abrasión. El anillo colector ASRAX también es la base para varios accesorios, como codificadores absolutos, microinterruptores o un pasamuros adicional.

Especificaciones

• Carcasa de aluminio con segmentos termoplásticos
• Corriente nominal 20A / 50A / 100A
• 6 - 60 anillos
• Versiones mixtas
• Grado de protección IP 65

Campos de aplicación

• Grúas de carga
• Máquinas de embalaje
• Vehículos utilitarios
• Bobinadoras de cable

Principales prestaciones

Carcasa
En material termoplástico aislante

Paso interior
42 mm de diámetro a través de tubo de acero para el paso de cables de elevación, cables de fluidos y vástagos de pistón

Posicionamiento
Eje vertical Entrada de cable A través de 1/2" Entrada de cable de gas en la brida inferior y superior. Terminal interior para conectar los anillos

Escobillas
Escobillas 20 A cobre-grafito, 30 A cuchilla o cobre-grafito y 50 A cuchilla o cobre-grafito

Ejecuciones
De 6 a 36 anillos 20 A de 4 a 12 anillos 30 A y de 4 a 12 anillos 50 A
Ejecuciones mixtas con 4 anillos 30 A y hasta 30 anillos 20 A

Reglas armonizadas
EN 60947 - 5 - 1 EN 60529 Directivas CEE 73/23 - CEE 89/336 - CEE 89/392

Marcado
CE

Tiposestándar
G B6, G B9, G B12, G B15, G B18, G B21, G B24, G B27, G B30, G B33, G B36, G C4L, G C6L, G C8L, G C10L, G C12L, G C14L, G C16L, G C18L, G C20L, G C22L, G C24L, G D4L, G D8L, G D12L
