Artikelbeschreibung

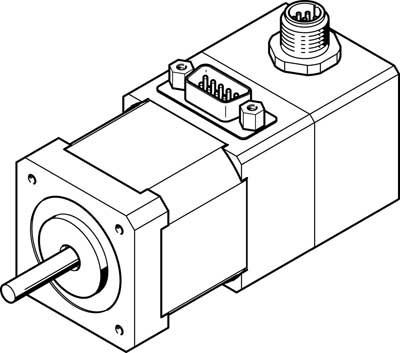

Schrittmotor EMMS-ST-42-S-SE-G2 ohne Getriebe, ohne Bremse. Schrittwinkel bei Vollschritt=1,8 deg, Schrittwinkeltoleranz=±5%, Rotorlagegeber=Encoder inkrementell, Rotorlagegeber Schnittstelle=RS422 TTL AB-Kanal + Nullindex, Rotorlagegeber Messprinzip=optisch
Datenblatt |
|
|---|---|
| Zulassung | RCM Markc UL us - Recognized (OL) |
| Schutzart | IP54 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur | -10 - 50 °C |
| Produktgewicht | 450 g |
| Werkstoffhinweis | RoHS konform |
| Entspricht Norm | IEC 60034 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Lagertemperatur | -20 - 70 °C |
| Relative Luftfeuchtigkeit | 0 - 85 % |
| Max. Drehzahl | 1740 1/min |
| Nennbetriebsspannung DC | 48 V |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Rotorlagegeber | Encoder inkrementell |
| Rotorlagegeber Schnittstelle | RS422 TTL AB-Kanal + Nullindex |
| Rotorlagegeber Messprinzip | optisch |
| Isolationsschutzklasse | B |
| Nennstrom Motor | 1,8 A |
| Elektrische Anschlusstechnik | Stecker |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Gesamtabtriebsträgheitsmoment | 0,082 kgcm2 |
| Zulässige axiale Wellenbelastung | 7 N |
| Zulässige radiale Wellenbelastung | 20 N |
| Haltemoment Bremse | 0,4 Nm |
| Wärmeklasse nach EN 60034-1 | B |
| Haltemoment Motor | 0,5 Nm |
| Spannungskonstante Phase | 23 mVmin |
| Wicklungswiderstand Phase | 1,75 Ohm |
| Wicklungsinduktivität Phase | 3,3 mH |
| Massenträgheitsmoment Rotor | 0,082 kgcm2 |
Informationen |
|
| Hersteller | Festo |
