Artikelbeschreibung

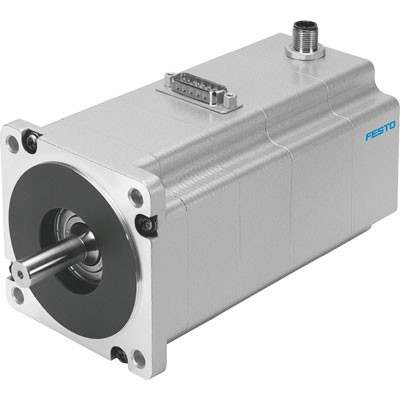

Schrittmotor EMMS-ST-87-S-SEB-G2 ohne Getriebe, mit Bremse. Schrittwinkel bei Vollschritt=1,8 deg, Schrittwinkeltoleranz=±5%, Rotorlagegeber=Encoder inkrementell, Rotorlagegeber Schnittstelle=RS422 TTL AB-Kanal + Nullindex, Rotorlagegeber Messprinzip=optisch
Datenblatt |
|
|---|---|
| Zulassung | RCM Markc UL us - Recognized (OL) |
| Schutzart | IP54 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur | -10 - 50 °C |
| Produktgewicht | 2500 g |
| Werkstoffhinweis | RoHS konform |
| Entspricht Norm | IEC 60034 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Lagertemperatur | -20 - 70 °C |
| Relative Luftfeuchtigkeit | 0 - 85 % |
| Max. Drehzahl | 2130 1/min |
| Nennbetriebsspannung DC | 48 V |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Rotorlagegeber | Encoder inkrementell |
| Rotorlagegeber Schnittstelle | RS422 TTL AB-Kanal + Nullindex |
| Rotorlagegeber Messprinzip | optisch |
| Isolationsschutzklasse | B |
| Nennstrom Motor | 9,5 A |
| Elektrische Anschlusstechnik | Stecker |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Gesamtabtriebsträgheitsmoment | 1,07 kgcm2 |
| Zulässige axiale Wellenbelastung | 65 N |
| Zulässige radiale Wellenbelastung | 200 N |
| Haltemoment Bremse | 2 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Leistungsaufnahme Bremse | 11 W |
| Massenträgheitsmoment Bremse | 0,07 kgcm2 |
| Wärmeklasse nach EN 60034-1 | B |
| Haltemoment Motor | 2,5 Nm |
| Spannungskonstante Phase | 19 mVmin |
| Wicklungswiderstand Phase | 0,1 Ohm |
| Wicklungsinduktivität Phase | 0,45 mH |
| Massenträgheitsmoment Rotor | 1 kgcm2 |
Informationen |
|
| Hersteller | Festo |
