Artikelbeschreibung

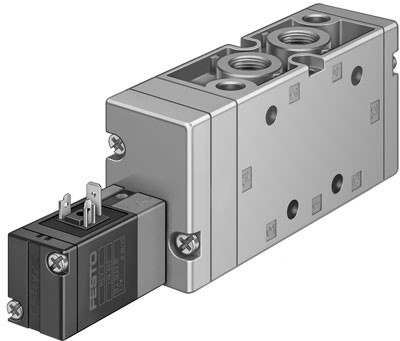

Magnetventil MVH-5-3/8-L-B mit Magnetspule und Handhilfsbetätigung, ohne Steckdose. Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=40 mm, Normalnenndurchfluss=2000 l/min, Betriebsdruck=2 - 10 bar
Datenblatt |
|
|---|---|
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Normalnenndurchfluss | 2000 l/min |
| Betriebsdruck | 2 - 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Max. Schaltfrequenz | 3 Hz |
| Max. positiver Prüfimpuls bei 0 Signal | 2200 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3700 µs |
| Spulenkennwerte | 24 V DC: 2,5 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Mediumstemperatur | -5 - 50 °C |
| Umgebungstemperatur | -5 - 50 °C |
| Produktgewicht | 750 g |
| Befestigungsart | auf PR-Leistemit Durchgangsbohrungwahlweise: |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Baubreite | 40 mm |
| Nennweite | 12 mm |
| Rastermaß | 41 mm |
| Lagertemperatur | -40 - 60 °C |
| Anschluss Steuerabluft 84 | M5 |
| Pneumatischer Anschluss 1 | G3/8 |
| Pneumatischer Anschluss 2 | G3/8 |
| Pneumatischer Anschluss 3 | G3/8 |
| Pneumatischer Anschluss 4 | G3/8 |
| Pneumatischer Anschluss 5 | G3/8 |
| Rückstellart | pneumatische Feder |
| Schaltzeit aus | 60 ms |
| Schaltzeit ein | 22 ms |
Informationen |
|
| Hersteller | Festo |
| Hersteller | Festo |
