Artikelbeschreibung

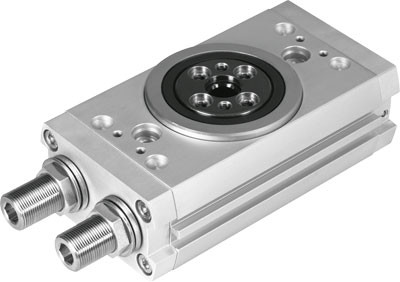

Schwenkantrieb DRRD-32-180-FH-PA Baugröße=32, Dämpfungswinkel=33 deg, Einstellbereich Schwenkwinkel beidseitig=+10 /-100 deg, Schwenkwinkel=180 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
Datenblatt |
|
|---|---|
| Betriebsdruck | 3 - 8 bar |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Einbaulage | beliebig |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Umgebungstemperatur | -10 - 60 °C |
| Produktgewicht | 2816 g |
| Befestigungsart | mit Durchgangsbohrungmit Innengewindewahlweise: |
| Werkstoffhinweis | LABS-haltige Stoffe enthaltenRoHS konform |
| Werkstoff Dichtungen | NBRTPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierunggleiteloxiert |
| Baugröße | 32 |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Positionserkennung | für Näherungsschalter |
| Funktionsweise | doppeltwirkend |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff Deckel | Aluminium-Knetlegierungeloxiert |
| Betriebsdruck Mpa | 0,3 - 0,8 MPa |
| Schwenkwinkel | 180 deg |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 10,1 Nm |
| Dämpfungswinkel | 33 deg |
| Einstellbereich Schwenkwinkel beidseitig | +10 /-100 deg |
| Zulässiges Massenträgheitsmoment | 0,15 kgm2 |
| Werkstoff Antriebswelle | Vergütungsstahl |
Informationen |
|
| Hersteller | Festo |
