Artikelbeschreibung

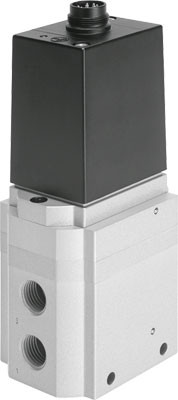

Proportional-Druckregelventil MPPE-3-1/4-1-010-B Nennweite Belüftung=7 mm, Nennweite Entlüftung=7 mm, Betätigungsart=elektrisch, Dichtprinzip=weich, Einbaulage=beliebig
Datenblatt |
|
|---|---|
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Betätigungsart | elektrisch |
| Konstruktiver Aufbau | vorgesteuertes Kolbenregelventil |
| Zulassung | RCM Mark |
| Schutzart | IP65 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4]Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur | 0 - 60 °C |
| Umgebungstemperatur | 0 - 50 °C |
| Produktgewicht | 920 g |
| Elektrischer Anschluss | 8-poligM16x0,75Steckernach DIN 45326runde Bauform |
| Befestigungsart | mit Durchgangsbohrung |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Betriebsspannungsbereich DC | 18 - 30 V |
| Restwelligkeit | 10 % |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Schaltzeit aus | 225 ms |
| Schaltzeit ein | 140 ms |
| KC-Zeichen | KC-EMV |
| Druckregelbereich | 0 - 1 bar |
| Max. Druckhysterese | 0,03 bar |
| Werkstoff Membran | NBR |
| Eingangsdruck 1 | 1,5 - 2 bar |
| Nennweite Belüftung | 7 mm |
| Nennweite Entlüftung | 7 mm |
| Sicherheitshinweis | Sicherheitsstellung MPPE-B: Bei Versorgungsleitungsbruch bleibt der Ausgangsdruck ungeregelt erhalten. |
| SOLL-/IST-Werte | Spannungstyp 0 - 10 V |
| Referenzspannung | 10 V |
Informationen |
|
| Hersteller | Festo |
| Hersteller | Festo |
