Artikelbeschreibung

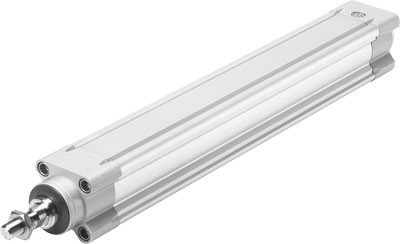

Elektrozylinder ESBF-LS-40-100-3P mit Gleitgewindetrieb, elektrisch angetriebener Spindel welche die Drehbewegung des Motors in eine Linearbewegung der Kolbenstange umsetzt. Arbeitshub=100 mm, Baugröße=40, Hub=100 mm, Kolbenstangengewinde=M12x1,25, Reversierspiel=100 µm
Datenblatt |
|
|---|---|
| Konstruktiver Aufbau | Elektrozylinder mit Gleitgewindespindel |
| Schutzart | IP40 |
| Einbaulage | beliebig |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur | 0 - 50 °C |
| Befestigungsart | mit Innengewindeoder Zubehör |
| Werkstoffhinweis | LABS-haltige Stoffe enthaltenRoHS konform |
| Baugröße | 40 |
| Werkstoff Schrauben | Stahlverzinkt |
| Hub | 100 mm |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | gleitgeführt |
| Werkstoff Deckel | Aluminium-Knetlegierunggleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierunggleiteloxiert |
| Max. Geschwindigkeit | 0,15 m/s |
| Wiederholgenauigkeit | ±0,05 mm |
| Lagertemperatur | -20 - 60 °C |
| Kolbenstangengewinde | M12x1,25 |
| Kolbenstangenende | Außengewinde |
| Bewegte Masse bei 0 mm Hub | 317 g |
| Gewichtszuschlag pro 10 mm Hub | 48 g |
| Grundgewicht bei 0 mm Hub | 1079 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 11 g |
| Basierend auf Norm | ISO 15552 |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Leerlaufantriebsmoment | 0,2 Nm |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Schnittstellencode Aktuator | D40 |
| Reversierspiel | 100 µm |
| Spindeldurchmesser | 16 mm |
| Spindelsteigung | 3 mm/U |
| Max. Verdrehwinkel der Kolbenstange +/- | 0,2 deg |
| Motorart | SchrittmotorServomotor |
| Spindel-Typ | Gleitgewinde |
| Max. Beschleunigung | 2,5 m/s2 |
| Max. Vorschubkraft Fx | 1000 N |
| Richtwert Nutzlast, horizontal | 100 kg |
| Richtwert Nutzlast, vertikal | 100 kg |
| Massenträgheitsmoment JH pro Meter Hub | 1,0187 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,0063 kgcm2 |
| Massenträgheitsmoment JO | 0,1453 kgcm2 |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Max. Radialkraft am Antriebsschaft | 130 N |
| Max. Antriebsmoment | 2,4 Nm |
Informationen |
|
| Hersteller | Festo |
