MEYLE Getriebeendschalter für Windkraft-, Kran- und Maschinenbau

Getriebeendschalter zur Endlagenbegrenzung und genauen Positionsbestimmung mittels Nockenschaltwerk und optional eingebauten Drehgebern. Kundenspezifische Lösungen zur Integration in Maschinen und Anlagen sowie Anbindung an Steuerungs- und Antriebssysteme

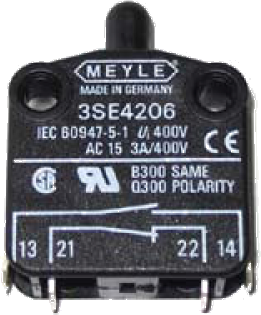

3SE4 Klein-Positionsschalter – Gesamtübersicht

Eigenschaften

  • Ehemals von Siemens Deutschland hergestellt.
  • Minimale Größe für kleine Anwendungen
  • Vier Kontaktkonfigurationen für individuelle Anwendungen
  • Kuppenstößel
  • NEMA B300, P300 Kontaktzulassung



Design

Die Klein-Positionsschalter werden z. B. für automatische Steuerungsabläufe sowie für Türverriegelungen von Schaltschränken verwendet. 3SE4105 und 3SE4145 haben direkte Auslöser nach DIN VDE 0113/ 2.86, 204-1 und 2. Der NC-Kontakt (Öffner) wird durch den Stößel mechanisch geöffnet, wenn sich der Kontakt leicht festgesetzt hat Die Kontaktausrichtung beinhaltet 1 Schließer (NO), 1 Öffner (NC), 1 Öffner (NC) + 1 Öffner (NC) und 2 Schließer (NO) (Nur Schleichkontakt). Die Kontakte befinden sich auf der Schaltbrücke.

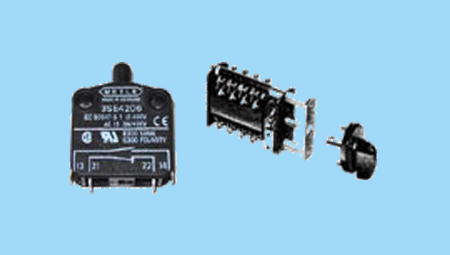

MEYLE 3SE4 Klein-Positionsschalter Gesamtübersicht

3SE4 Positionsschalter mit Schleichschaltglied

Typen: 3SE4005, 3SE4105, 3SE4205, 3SE4235 und 3SE4040, 3SE045, 3SE145, 3SE245

MEYLE 3se4 Positionsschalter mit Schleichschaltglied Technischer Gerätepass

3SV4 3SV5 Vielfachtaster, Vielfachschalter, Quittierschalter, Steuerquittierschalter

3SV4 3SV5 Vielfachtaster, Vielfachschalter, Quittierschalter, Steuerquittierschalter

MEYLE Vielfachtaster/-schalter 3SV4 3SV5 Betriebsanleitung
